对象／事件
设备、车辆、人员或某次事件
- 01用对象（事件）、空间与时间三要素描述定位和授时任务
- 02解释几何定位的锚节点、测量、方程与误差边界
- 03比较特征定位、指纹建图与航位推算的证据和代价
- 04说明晶振漂移、单向／双向同步和时间戳交换
- 05按室外、室内、无网络或动态环境选择系统组合
- 06将时空证据连接到行动、验证、安全与隐私治理
CCIOT · 12.1
定位与授时
用证据判断对象和事件的时空
VER. 2608
Built with impress.js
CCIOT | CH12 | 12.1
学习目标
定位与授时要结合对象、空间、时间和证据
2/23
LEARNING OBJECTIVES
CCIOT | CH12 | 12.1 | 三要素与任务
定位与授时围绕三个基本要素展开
先明确“谁／什么”“在哪里”“什么时候”
正—位置：对象／事件 → 空间 正—时间：对象／事件 → 时刻 反：空间＋时间 → 查询对象／事件或触发行动
空间
绝对坐标，或区域、楼层、货架、相对方向
时间
绝对时间基准，或相对启动、采样和另一事件的时刻
Takeaway
定位提供空间信息，授时提供可比较的时间基准；两者支持查询、排序和控制
3/23
SPACE AND TIME
CCIOT | CH12 | 12.1 | 三要素与任务
同一组时空要素可以形成正问题或反问题
区别在于系统是在“求位置／时间”，还是在“用时空找对象／触发动作”
正问题
对象／事件 → 空间或时间
导航更新车辆位置、记录设备采样时刻、判断事件发生地点
反问题
空间 + 时间 → 对象／事件
查找某时刻某区域的车辆，或在给定时刻让设备执行动作
输出不同
全球坐标、楼层货架、事件时刻或持续时长
精度不同
导航、仓储、人流计数和协同控制的容错不同
范围不同
局部关联设备可以同步，不一定都要对齐全球时间
4/23
POSITIVE AND INVERSE PROBLEMS
CCIOT | CH12 | 12.1 | 三要素与任务
练习：把场景还原成时空任务
Exercise
| 场景 | 请写问题方向 | 请写关键要求 |
|---|---|---|
| 车辆导航 | 填写 | 填写 |
| 仓库找货 | 填写 | 填写 |
| 两点测车速 | 填写 | 填写 |
| 车间协同动作 | 填写 | 填写 |
5/23
TASK JUDGMENT
CCIOT | CH12 | 12.1 | 几何定位

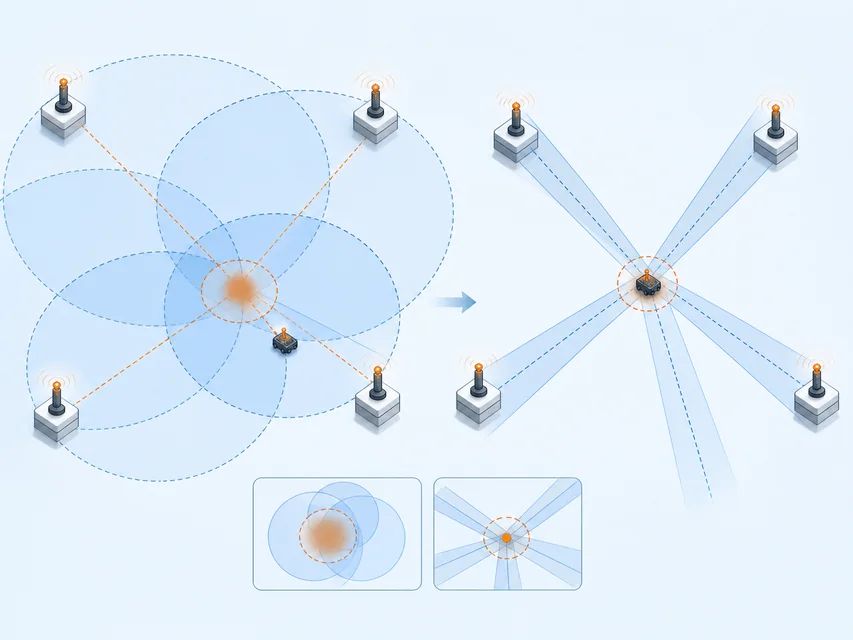

几何定位先测量，再用关系求解位置
锚节点位置已知，目标对象的位置待求解
左：距离／距离差 → 几何约束 → 求解位置 右：到达角 AoA 方向 → 几何约束 → 求解位置
距离／距离差与 AoA 都是测量证据，不是两个必经阶段；锚点分布、同步和误差会影响求解稳定性
6/23
GEOMETRIC LOCALIZATION
CCIOT | CH12 | 12.1 | 几何定位
不同测量方式输出不同的几何证据
测量方式决定证据类型；同步与对称条件决定约束是否可靠
| 方法 | 输入证据与同步前提 | 输出证据 |
|---|---|---|
| 到达时间 TOA | 单程传播时间；收发端共享足够准确的时间基准 | 传播时间 × 波速得到目标到锚点的距离 |
| 往返时间 RTT | 往返传播时间与处理延迟；路径近似对称 | 换算目标到锚点的距离，可减弱两端未同步影响 |
| 到达时间差 TDoA | 多个同步锚点比较到达时刻 | 目标到锚点的距离差 |
| 到达角 AoA | 多天线比较到达差异 | 目标相对接收端的方向 |
Takeaway
先问测量输出是什么，再问它能否提供足够独立的方程
7/23
RANGE AND ANGLE EVIDENCE
CCIOT | CH12 | 12.1 | 几何定位
练习：锚点多也不保证定位可靠
Exercise
| 设计 | 请判断可能结果 | 请写优先检查 |
|---|---|---|
| 三个锚点分布均匀 | 填写 | 填写 |
| 两个锚点几乎重合 | 填写 | 填写 |
| 四个以上锚点 | 填写 | 填写 |
| 只有一个单天线、无测角能力的接收端 | 填写 | 填写 |
Takeaway
更多观测只有在误差可控、几何分布合理且信息独立时才会转化为更好的定位
8/23
GEOMETRY JUDGMENT
CCIOT | CH12 | 12.1 | 特征定位与航位推算
特征定位把环境差异做成位置指纹
它不直接解几何方程，而是把观测特征与环境地图匹配
离线：已知位置采集特征 → 建立环境—位置地图／模型 在线：采集未知特征 → 匹配／预测位置
特征来源
Wi-Fi 或 RFID 信号特征，以及地磁、图像、气压等与位置相关的信号或物理量
建图阶段
在已知位置采样并保存特征向量与坐标
定位阶段
查找最近记录，或用监督学习／K 近邻 KNN 模型预测坐标
失效边界
环境变化、设备差异、样本覆盖和维护成本会改变映射
9/23
FEATURE FINGERPRINT
CCIOT | CH12 | 12.1 | 特征定位与航位推算
特征定位与航位推算：地图与运动证据
两种方法都要说明证据如何失效、如何校正
特征定位
把采集到的信号、地磁、图像或气压与地图中的记录匹配
需要现场建图，动态环境会让旧指纹失效
航位推算
从已知起点出发，用步数、距离、方向、加速度计、罗盘和陀螺仪迭代位置
不依赖持续外部信号，但误差会随路径累积
Takeaway
室内或隧道可组合两者与外部校正，降低单一证据的长期漂移
10/23
FINGERPRINT OR DEAD RECKONING
CCIOT | CH12 | 12.1 | 特征定位与航位推算
练习：没有卫星信号时怎么选证据？
Exercise
| 场景 | 请选择优先方案 | 请写主要边界 |
|---|---|---|
| 固定仓库货架 | 填写 | 填写 |
| 有锚点的 AGV | 填写 | 填写 |
| 地下停车场步行 | 填写 | 填写 |
| 临时移动设备 | 填写 | 填写 |
Takeaway
选方案时要同时写出可获得的证据、准备成本和失效后的校正路径
11/23
EVIDENCE JUDGMENT
CCIOT | CH12 | 12.1 | 授时与时钟同步
时钟漂移让事件难比较
晶体振荡器（晶振）的频率会漂移；网络延迟会影响时间戳比较
频率偏差
晶体振荡器（晶振）的实际频率与标称值有差异
环境变化
温度、供电和工作状态改变计时行为
传输延迟
传播、排队、射频处理和中断响应都会改变时间戳到达时刻
独立时钟 → 漂移或传输延迟 → 时间戳难比较 → 同步与误差评估
Takeaway
授时不是一次性设置时间，而是持续维护关联设备可比较的时间基准
12/23
CLOCK DRIFT
CCIOT | CH12 | 12.1 | 授时与时钟同步

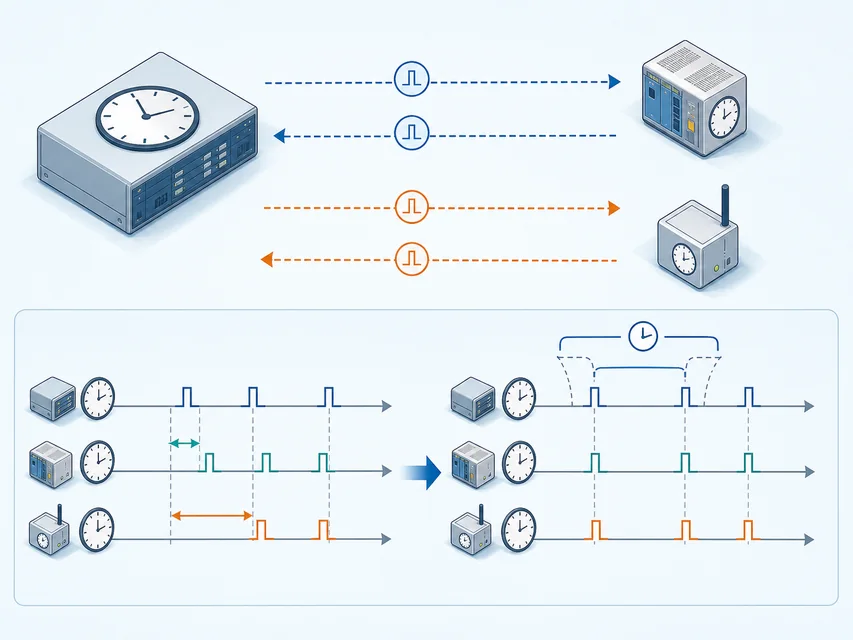

单向简单，双向可估计偏差和链路延迟
选择同步方式要看误差后果和链路条件
单向同步
发送端传时间戳，接收端校准；传播、排队和处理延迟难完全分离。参考广播可减弱发送端处理延迟，仍受传播与接收影响
双向同步
A 发 t₁ → B 收 t₂ → B 发 t₃ → A 收 t₄；利用近似对称往返估计时钟偏差和链路延迟，可重复测量取平均
13/23
ONE-WAY AND TWO-WAY SYNC
CCIOT | CH12 | 12.1 | 授时与时钟同步
练习：时间误差会改变什么？
Exercise
| 场景 | 请写需要比较的时间 | 请写失步后果 |
|---|---|---|
| 住宅温度采样 | 填写 | 填写 |
| 人流方向计数 | 填写 | 填写 |
| 车辆途经时长 | 填写 | 填写 |
| 车间协同动作 | 填写 | 填写 |
Takeaway
同步范围和精度应由测量、排序、控制或审计的后果倒推
14/23
TIMING JUDGMENT
CCIOT | CH12 | 12.1 | 定位系统选择
典型系统是环境约束下的组合选择
覆盖、能耗、基础设施和可验证性共同决定方案
| 系统 | 适合条件 | 主要边界 |
|---|---|---|
| 卫星导航 | 开阔室外，需要定位、授时或测速 | 室内、隧道、水下受遮挡；终端能耗需管理 |
| 蜂窝定位 | 有移动通信覆盖，室内外都可能使用 | 覆盖和基础设施决定可用性与精细程度 |
| 室内定位 | 仓储、商场、医院等局部空间 | 多径、遮挡、指纹维护与锚点部署 |
| 网络时间协议 NTP | 客户端可访问层级化时间源 | 延迟、上游可信度和断网需要处理 |
Takeaway
定位结果不等于正确、安全或获准使用；还要核对标识、回传、同步、环境和验证
15/23
SYSTEM FIT
CCIOT | CH12 | 12.1 | 定位系统选择
定位与授时如何选择系统
系统选择取决于环境、证据、资源和后果
环境
室外、室内、地下、海上或动态变化
证据
锚点、信号指纹、运动传感器或权威时钟
资源
能耗、带宽、终端算力、部署和维护
后果
误差对导航、调度、控制、安全和隐私的影响
场景 → 证据 → 系统组合 误差验证 → 失效与恢复
16/23
CHOICE DIMENSIONS
CCIOT | CH12 | 12.1 | 定位系统选择
练习：为场景选择一条可验证的路径
Exercise
| 场景 | 请选择初步组合 | 请写还要验证的内容 |
|---|---|---|
| 草原牧场 | 填写 | 填写 |
| 城市仓库 | 填写 | 填写 |
| 地下隧道 | 填写 | 填写 |
| 远海渔船 | 填写 | 填写 |
Takeaway
每个方案都要写出“证据从哪里来、结果如何回传、失效时做什么”
17/23
SYSTEM JUDGMENT
CCIOT | CH12 | 12.1 | 时空案例与治理
三个案例用同一套时空判断结构
设备不同，判断结构相同
对象标识 → 时空证据 → 回传／同步 决策动作 → 误差／隐私复核
数字牧场
项圈中的卫星终端持续报告位置，越界规则触发告警
室内 AGV
标签固定；同一台 AGV 在多个已知位置测距，约束独立性取决于位置分布
定位鞋
惯性测量单元 IMU 与步态估计在地下或隧道中延续位置，外部校正抑制漂移
Takeaway
案例的核心不是记住产品，而是检查对象标识、证据、行动和复核
18/23
CASE LOOP
CCIOT | CH12 | 12.1 | 时空案例与治理
用一张清单检查时空系统是否可用
从“得到位置”走到“结果值得使用”
Case
TEXT
01对象标识 → 定位／授时证据 → 回传与存储 → 决策动作 → 误差、权限与隐私复核01
对象
确认被定位或计时的目标，以及标识是否仍然有效
02
证据
说明测量、指纹、运动或同步来源与假设
03
行动
定义查询、调度、告警、控制和人工复核
04
治理
限制采集、访问、保留、共享和异常追责
19/23
ENGINEERING CHECKLIST
CCIOT | CH12 | 12.1 | 时空案例与治理
练习：轨迹数据应该保留到什么程度？
Exercise
| 用途 | 请写最小必要记录 | 请写仍需保护的内容 |
|---|---|---|
| 越界告警 | 填写 | 填写 |
| 仓库调度 | 填写 | 填写 |
| 隧道导航 | 填写 | 填写 |
| 事件审计 | 填写 | 填写 |
20/23
PRIVACY JUDGMENT
CCIOT | CH12 | 12.1
本节回顾
分析定位与授时时，按任务、证据、同步、系统和后果逐项判断
- 01三要素：对象／事件、空间、时间构成正问题与反问题
- 02几何定位：锚节点测距或测角，再用方程与几何条件求解
- 03特征与航位：指纹依赖环境地图，航位推算依赖起点和运动校正
- 04授时同步：漂移与延迟需要单向或双向时间戳交换
- 05系统选择：卫星、蜂窝、室内定位与 NTP 各有覆盖和失效边界
- 06工程治理：对象标识、时空证据、行动、误差验证和隐私共同闭环
21/23
SECTION REVIEW
CCIOT | CH12 | 12.1
本节思维导图
22/23
MIND MAP
CCIOT | CH12 | 12.1
本节问题
- 01对象／事件、空间和时间如何构成定位与授时的正问题、反问题？
- 02TOA、往返时间、TDoA 和 AoA 各自需要什么同步条件，输出什么证据？
- 03特征定位为什么需要离线建图，航位推算为什么必须考虑累计误差？
- 04单向与双向时间同步怎样处理传播、排队和处理延迟？
- 05室外、室内、地下和无网络场景应如何选择定位与授时系统？
- 06如何把对象标识、时空证据、行动、误差验证和轨迹隐私放进同一条工程闭环？
23/23
QUESTIONS
