CCIoT · 3.1

体验公有云

申请、验证和回收计算资源

VER. 2608 Built with impress.js

学习目标

云服务器由谁提供、怎样申请登录，用完怎样确认资源和费用已处理

01解释公有云的服务对象、资源所有权和获取方式
02区分云服务提供商与租户的管理责任
03说明区域、可用区、虚拟私有云 VPC、子网与实例的关系
04根据任务选择实例、网络、访问方式和计费方式
05沿着网络路径排查云服务器远程访问问题
06创建并验证资源，用完后检查实例、磁盘、公网入口和费用记录

2/29

LEARNING OBJECTIVES

公有云把共享资源池作为标准服务

用户按需获得计算等资源，不必自建底层物理基础设施

资源池→逻辑资源→按需申请→计量→释放

提供商建设

云服务提供商建设并运营数据中心、物理设备和云平台

用户申请

外部用户通过控制台、命令行或 API 申请所需资源

生命周期可管理

用户可以创建、调整、停止或释放实例，平台记录运行时长和资源用量

Takeaway

用户通过提供商的控制台、命令行或 API 申请和释放资源；平台记录用量

3/29

PUBLIC CLOUD

谁运营资源？用户能拿到什么？

公有云/私有云和 IaaS/PaaS/SaaS 需要回答不同问题

问题	公有云/私有云	IaaS/PaaS/SaaS
初步判断	谁建设并运营资源，哪些用户可以申请	用户拿到计算、存储和网络资源后，还要自行管理哪些部分
典型判断	外部用户是否可以按需使用提供商资源池	用户是否需要管理虚拟机、操作系统和应用
特别判断	所有服务层都由用户管理吗？	资源是否面向公众开放？

Takeaway

公有云/私有云和 IaaS/PaaS/SaaS，是两种不同维度的分类

4/29

PUBLIC CLOUD AND IAAS

本地虚拟机与云服务器都基于虚拟化

但宿主机位置、管理入口和计量方式不同

本地虚拟机

运行在自己控制的宿主机上

用户同时管理物理设备、虚拟化软件和虚拟机内的操作系统

常见场景

观察 CPU、内存和网络怎样被虚拟化，进行系统测试，建立本地环境

公有云实例

运行在提供商的数据中心和资源池中

用户申请资源，并管理实例内的操作系统与应用

常见场景

在线服务、临时任务和需要快速获得资源的场景

Takeaway

提供商管理物理设备和云平台；用户申请虚拟机并自行管理

5/29

LOCAL AND PUBLIC VMS

练习：哪些场景属于公有云？

Exercise

场景	请先判断	需要找到的证据
在笔记本上运行 VMware 虚拟机	公有云／非公有云／证据不足	它是否由外部服务商的共享资源池按需供给？
远程登录实验室服务器	公有云／非公有云／证据不足	是否有资源池、按需、计量和回收证据？
在云平台申请一台按量计费实例	公有云／非公有云／证据不足	是否有面向外部用户的标准服务、资源池、按需、计量和回收证据？
租用机房中的长期独占物理服务器	公有云／非公有云／证据不足	哪些特征已证实，哪些仍待核对？

6/29

PUBLIC CLOUD EVIDENCE

提供商与租户分担云服务责任

提供商管数据中心和平台，租户管实例、操作系统、应用、数据

云服务提供商

建设和运行数据中心、物理设备、底层网络与云平台

维护资源池，让租户获得可用资源

负责基础设施

让租户能够申请、计量和回收云资源

云服务租户

选择实例与网络，管理身份凭证、实例内操作系统、应用和数据

控制资源何时运行与释放

负责配置和使用

配置、数据与费用符合任务需要

Takeaway

租户不必自建底层设施，但仍要对配置、安全、数据和费用负责

7/29

SHARED RESPONSIBILITY

公有云优势取决于配置和管理

费用、安全、可用性依然需要租户选择、配置、维护

常见说法	平台能做到什么	租户还要做什么
成本较低	支持按量使用	选择规格、时长；清理残留资源
快速弹性	可以扩展、缩减或组合	设置监控指标、触发规则
安全可靠	提供基础设施保护、隔离和安全工具	收紧访问、维护系统并设计数据恢复
使用便捷	快速申请资源	理解每项配置的影响与费用

Takeaway

选择规格、设置监控和维护系统，是满足任务需要的前提

8/29

CONDITIONAL BENEFITS

练习：谁负责处理这些问题？

Exercise

问题	判断责任	定位对象
供电、物理硬盘故障	提供商／租户／待核对	机房供电或物理磁盘，谁维护？
安全组开放管理端口	提供商／租户／待核对	谁配置规则，谁能改变？
操作系统未安装补丁	提供商／租户／待核对	云平台还是实例内操作系统？
应用数据无备份	提供商／租户／待核对	数据保护与恢复由谁负责？

Takeaway

先定位故障对象，再查服务说明和合同中的责任边界

9/29

RESPONSIBILITY JUDGMENT

区域 Region 与可用区 Availability Zone

区域划定地理服务范围，可用区划分其中的故障边界

位置：区域 → 可用区

网络：VPC 可跨多个可用区；子网通常位于一个可用区；实例部署在子网中

区域

数据中心所在地，影响时延、数据位置、产品可用性和跨区通信

先看主要用户、设备与数据要求

可用区

是在某个区域内相对独立的供电、网络和基础设施单元

主要关注资源依赖与故障隔离

10/29

REGION AND ZONE

练习：这些要求决定区域还是可用区？

Exercise

任务要求	位置判断	核查证据
主要用户集中在华东	区域／可用区／两者	时延与网络路径
数据须在指定地理范围	区域／可用区／两者	数据位置与合规
抵御机房级故障	区域／可用区／两者	隔离边界与应用冗余
GPU 规格仅部分位置可用	区域／可用区／两者	产品与库存

Takeaway

按用户、数据位置、故障边界和规格供应，选择区域与可用区

11/29

LOCATION CHOICE

分散位置不等于高可用性

多个可用区只提供故障隔离条件，还要让计算、数据和访问路径能够切换

计算冗余

多个可用区都要有能够接替工作的实例

数据冗余

业务数据需要复制、同步或可靠恢复

访问切换

用户请求需要被重新分配到仍可用的资源

Case

即使所在区域有多个可用区，只有一台实例仍是单点

Takeaway

可用区只是条件，高可用还需要计算、数据和访问路径都能切换

12/29

AVAILABILITY DESIGN

资源位置与私有网络是两件事

VPC 通常覆盖一个区域；子网通常位于一个可用区，实例部署在子网中

位置：区域→可用区网络：VPC→子网→实例

资源位置

资源位于哪个地理范围，以及可能发生哪些基础设施故障

私有网络范围

VPC 把资源组织在一个逻辑隔离网络中，并可跨多个可用区

子网位置

子网从 VPC 划分地址范围，通常位于一个可用区

实例通信

实例通过网卡连接子网，并使用私有 IP 地址通信

Takeaway

区域、可用区、VPC 和子网不能互相替代

13/29

CLOUD NETWORK BOUNDARIES

VPC、子网与安全组

VPC 和子网组织网络范围与实例位置，安全组控制到达实例的流量

VPC

把租户的云资源组织在一个逻辑隔离的私有网络中

地址空间

规定私有网络可用地址范围，便于规划并避免网段冲突

子网

从 VPC 划分网络段，实例部署在其中

私有 IP

实例在云内通信使用的私有地址，不能直接作为互联网入口

安全组

按方向、来源地址和端口控制流量；放行不等于服务启动

Takeaway

VPC 组织私有网络，子网分配地址范围，安全组决定哪些流量可以通过

14/29

VPC SUBNET AND SECURITY GROUP

公网访问需要完整的网络与登录条件

公网入口、网络规则和系统服务共同决定能否到达服务，凭证决定能否登录

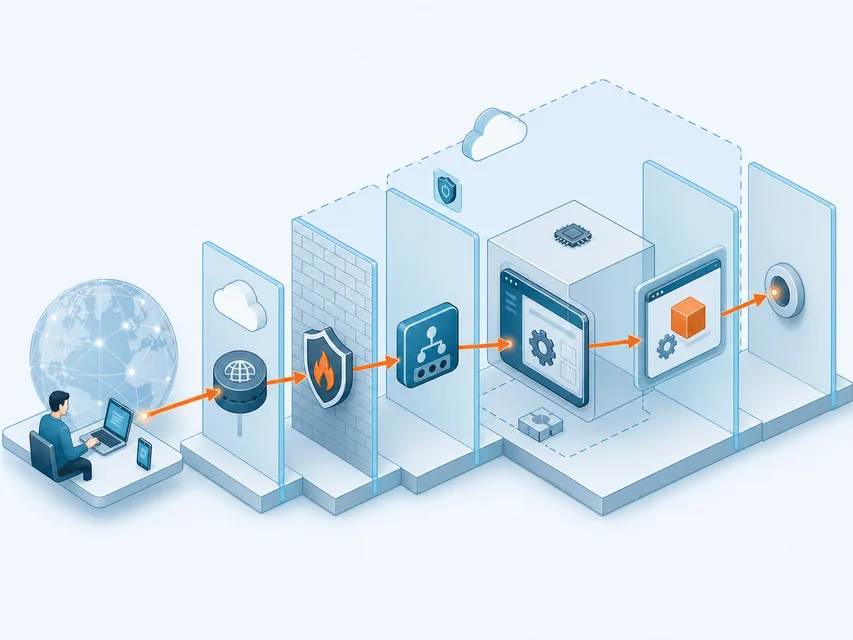

电脑 → 公网入口 → 路由或网关 → 安全组 → 实例网卡 → 系统服务

公网入口

提供互联网入口，并接入通往实例的网络路径

安全组

按方向、来源和端口决定哪些流量可以通过

系统服务

SSH 服务、Web 服务等运行并监听相应端口

Takeaway

公网入口提供可寻址路径，规则决定放行，服务与凭证决定能否登录

15/29

ACCESS PATH

练习：有公网 IP，仍不能 SSH 登录？

Exercise

01

核对地址

当前连接的是否为目标实例的公网入口？

02

核对规则

安全组是否放行当前来源的 SSH 端口？

03

核对服务

SSH 服务是否运行并监听端口？

04

核对认证

用户名和密钥／密码是否与目标实例匹配？

Case

“运行中”只证明云平台已启动计算资源

16/29

ACCESS DIAGNOSIS

云服务器由多种资源组合而成

实例规格、镜像、云硬盘和云网络分别承担不同作用

实例规格

决定虚拟 CPU、内存和计算性能

镜像 Image

提供实例操作系统或预装环境

云硬盘

保存系统与业务数据

云网络

提供私有地址，并可配置

Takeaway

删除实例时也要分别检查磁盘和公网入口

17/29

INSTANCE COMPONENTS

选配置前要考虑的具体问题

先运行什么、保存什么、谁来访问、运行多久、能否中断、用完怎样删除

运行什么

软件、并发与性能 → CPU、内存和镜像

保存什么

数据量、读写与恢复 → 磁盘和备份

谁来访问

谁访问、从哪里访问、使用什么协议 → 私有连接、公网入口和访问规则

运行多久

时长与可预测性 → 计费方式

能否中断

可重算任务通常能接受偶尔中断；在线服务通常需要连续运行

如何退出

在创建前列出关联资源和释放条件

18/29

INSTANCE DECISIONS

练习：为三个任务选择资源

Exercise

任务	需要选择什么	可能怎样失败，用完怎样处理
两小时的 Linux 测试	规格、镜像、网络和是否需要公网入口	运行时长、暴露面、课后释放
持续一学期的网站	计算、数据保护和访问方式	持续成本、可用性和恢复方案
允许失败后重算的任务	计算资源、数据保存和访问方式	可接受的中断、重算条件和结果保存

Takeaway

要考虑数据放哪里、谁能访问、运行多久，以及失败后如何恢复

19/29

WORKLOAD CHOICE

公有云演示

资源申请、访问、计量和回收

01

准备演示环境

核对账号、权限与费用限制

02

选择方案

选择平台、区域、最小规格和当前计费规则

03

准备凭证

使用所需密钥或强密码

04

准备备用证据

保留已验证实例的截图

05

建立清单

记录实例、磁盘、公网入口和其他关联资源

20/29

DEMO PREPARATION

位置到费用：五项确认再创建

确定位置、实例、网络、访问和费用

01

选择位置

根据用户与数据所在地、要隔离的故障选择区域与可用区

02

选择网络

把实例放入 VPC 的子网，并选择合适的安全组

03

选择实例

确定规格、镜像、磁盘和登录凭证

04

选择访问

按需要配置公网入口和最小访问规则

05

核对费用

确认计费方式、关联资源与释放行为

21/29

CREATE INSTANCE

用 SSH 验证实例可远程登录

公网入口、规则、服务和凭证齐全，SSH 才能成功

Case

BASH

01
02
03
04ssh <user>@<public-ip>
hostname
hostname -I
uname -a

01

观察

记录状态、私有 IP 和公网入口

02

连接

SSH 登录并确认目标实例

03

取证

查看主机名、地址和系统信息

04

判断

区分运行、登录和应用可用性

Takeaway

SSH 成功只证明系统登录，不等于应用可用

22/29

SSH VERIFICATION

监控与变更

监控指标要结合任务需求，才能判断是否调整资源

查看状态

查看平台提供的 CPU、内存、磁盘、网络和实例状态

解释指标

结合任务负载判断高使用率、低使用率或短时波动

调整资源

根据证据变更规格、磁盘或相关服务，并核查停机和费用影响

保护数据

重装、切换系统或删除前确认系统盘、数据盘和恢复路径

Takeaway

先用指标判断是否需要调整，再核对停机、费用和数据恢复

23/29

OBSERVE AND CHANGE

练习：资源什么时候回收

Exercise

当前状态	是否完成回收	还要核对
只关 SSH 终端	是／否／待核对	实例、磁盘、公网 IP 等关联资源
操作系统已关机	是／否／待核对	云平台实例、磁盘、公网 IP
实例已删除	是／否／待核对	云硬盘、公网 IP、快照等
清单归零并核对费用	是／否／待核对	操作与费用记录

Takeaway

用后回收必须核对完整资源清单

24/29

RESOURCE CLEANUP

操作证据对应云计算特征

从申请、访问、计量和回收中找到对应证据

云计算特征	本次操作中的证据
按需自助服务	用户通过标准入口自行申请与释放资源
广泛网络访问	用户通过网络访问控制台、实例和应用
资源池化	提供商从共享基础设施中分配逻辑资源
快速弹性	规格与资源数量可以根据需求调整
可计量服务	平台记录资源用量并形成费用

Takeaway

要用证据说明资源如何被供给、访问、计量和回收

25/29

CLOUD CHARACTERISTICS

是否是“永不过时的计算机”？

Case

可以持续调整

实例规格、镜像、磁盘和网络可以随需求改变

用户不必淘汰整套物理设备才能获得新的逻辑资源

可以快速替换

资源能够被重新创建，但软件与数据必须有可恢复的来源

不能自动解决

更高规格意味着新的费用，软件与数据仍需迁移和维护

平台、区域、产品和配额也会变化

用户仍要完成

系统更新、应用安全、数据保护和成本管理不会自动完成

Takeaway

公有云提供可调整的资源服务，但用户依然需要管理资源并承担费用

26/29

CLOUD COMPUTER JUDGMENT

练习：验收一次公有云资源使用

以“两小时 Linux 测试”为例，提交一份资源使用记录

01说明哪些证据证明它属于公有云，并区分部署模型与服务层次
02列出提供商与租户各自管理的对象和承担的任务，以及哪些情况要特殊处理
03画出区域、可用区、VPC、子网、实例与公网入口的关系
04选择规格、镜像、磁盘、网络和计费方式，并逐项写出任务中的理由
05针对“实例运行但 SSH 失败”提出按路径排列的取证顺序
06列出监控、变更、数据保护和关联资源回收证据

27/29

SECTION REVIEW

本节思维导图

28/29

MIND MAP

本节问题

01哪些证据能够说明一项远程计算服务属于公有云？
02云服务提供商和租户分别管理哪些对象？
03区域、可用区、VPC 和子网分别回答什么问题？
04实例有公网 IP 时，为什么远程登录仍可能失败？
05创建一台云服务器时，哪些配置选择会影响性能、数据、网络和费用？
06哪些记录能证明实例、磁盘、公网入口等资源已回收，并且费用已核对？

29/29

QUESTIONS
