学习目标

感知系统可按感知流程、信号链、节点网络和工程证据逐项分析

01区分感、知与感知的关系
02解释传感器如何把物理量转换为信号
03说明模拟信号数字化和 ADC 的作用
04读懂传感器节点、汇聚节点与多跳网络
05分析数据融合、能量和覆盖之间的权衡
06从案例判断感知系统是否可靠和可维护

2/24

LEARNING OBJECTIVES

“感”与“知”构成连续的感知流程

测到数据不等于已经理解了对象或事件

感 Sensing

使用传感器检测或测量物质世界中的变量

输出代表光、温度、压力、声音等参量的信号

知 Perception

解析、解释和理解传感器数据

形成关于对象、状态或事件的有意义信息

Takeaway

感知把测量信号变成可用于判断的信息

3/24

SENSING AND PERCEPTION

感知是物联网连接两个世界的入口

传感器完成“感”，计算和场景信息帮助形成“知”

感：物理量 → 传感器信号 → 数字数据知：数字数据 → 状态／事件理解用：决策 → 执行

物理输入

温度、湿度、压力、光线、声音、气体或生物量

信号输出

传感器将变化转换为可传输和处理的信号

信息理解

从数据中识别对象、状态、趋势或异常

服务反馈

为控制、告警、分析或用户体验提供依据

Takeaway

没有可靠感知，物联网后续决策只能建立在不完整信息上

4/24

FROM WORLD TO DATA

练习：这一步位于感知链哪一段？

Exercise

动作	请判断所在阶段	请写关键证据
测量轮胎压力	感／知／决策／执行	填写证据
从图像中识别行人	感／知／决策／执行	填写证据
判断前方存在碰撞风险	感／知／决策／执行	填写证据
触发车辆制动	感／知／决策／执行	填写证据

Takeaway

区分感、知、决策和执行，定位问题所在

5/24

PERCEPTION JUDGMENT

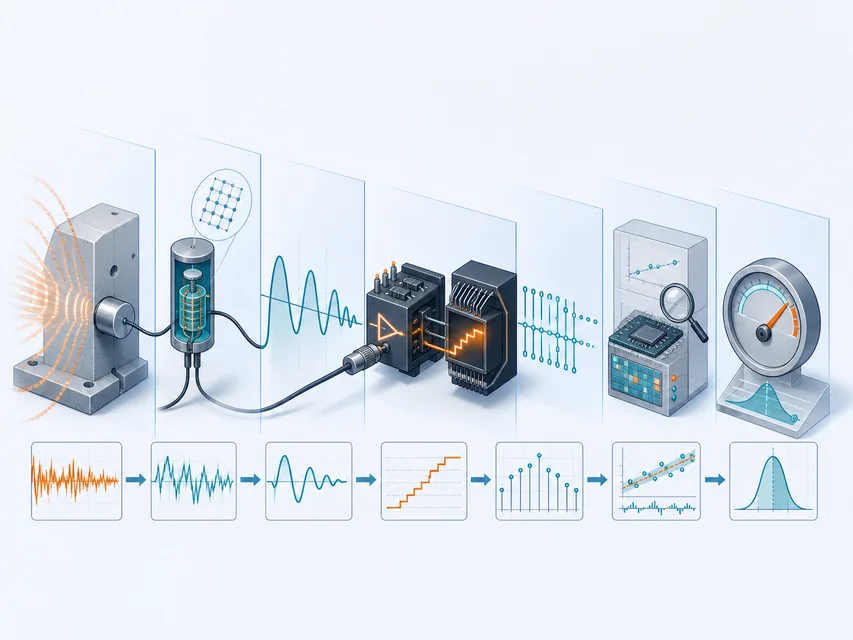

传感器把不同参量转换成可处理信号

敏感元件感受变化，转换元件输出电信号

被测量 → 敏感／转换 → 信号调理 → 模数转换器 ADC → 数字数据 → 处理／通信

敏感元件

感受被测量的变化

转换元件

把敏感元件的输出转换为电信号

辅助单元

提供电源、放大、滤波和信号调理

后端系统

处理、传输、存储和理解数字数据

Case

图中主链从被测量到数字数据；后端系统负责后续处理，不是传感器本体

Takeaway

传感器输出经调理和数字化，更易统一处理

6/24

SENSOR SIGNAL CHAIN

数字化让信号更容易传输、校准和诊断

数字信号仍有误差，但在一定范围内可以再生

模拟信号 Analog Signal

连续变化，长距离传输会受到衰减和噪声影响

误差可能随路径逐步累积

数字信号 Digital Signal

幅值离散，可在一定范围内判决和再生，配合纠错提高可靠性

便于统一处理和传输

Takeaway

数字化改善可处理性，但采样、量化和测量误差仍然存在

7/24

ANALOG AND DIGITAL

练习：信号链各步做什么？

Exercise

动作	请写主要作用	请写需要关注的边界
敏感元件发生变化	填写作用	填写边界
转换成电信号	填写作用	填写边界
ADC 采样与量化	填写作用	填写边界
数字校准并加状态码	填写作用	填写边界

Takeaway

先定位变化发生在哪一步，再判断误差来自测量、转换、数字化还是传输

8/24

SIGNAL JUDGMENT

多个节点让感知从一个点扩展到一个系统

传感器互连后，多个节点协同感知空间、对象和事件

节点：感知＋计算／通信＋能量路径：节点 → 自组织／有线网络 → 汇聚 → 平台与应用

泛在互连

多点、多类型传感器协同感知

节点能力

感知、计算、通信和能量模块组合

汇聚节点

接收多跳数据并接入更大网络

Takeaway

多个节点通过协作形成整体感知

9/24

NETWORKED SENSING

数据融合与绿色设计要按系统总账权衡

本地计算可能减少通信量和通信能耗，但会增加节点复杂度；维护仍需另评估

Case

TEXT

01
02
03多源数据
→ 校准、压缩与融合
→ 面向任务的判断依据

01智能传感器 Smart Sensor 在节点内处理数据，可补偿、校准、压缩和自诊断
02融合可少传或互相印证；智能判断仍需任务证据
03低功耗芯片、休眠和低功耗通信延长节点寿命
04无源化 Passive 可减少换电池频率，但不等于零能耗或免维护

Takeaway

选择在哪里计算，要同时比较时延、带宽、能耗和可靠性

10/24

FUSION AND ENERGY

练习：这项措施改善了什么？

Exercise

措施	请判断主要改善	请写仍需考虑的边界
摄像头与激光雷达融合	填写改善方向	填写边界
节点本地压缩上传	填写改善方向	填写边界
节点间多跳转发	填写改善方向	填写边界
太阳能能量采集	填写改善方向	填写边界

Takeaway

感知优化要同时检查新增边界和系统权衡

11/24

FUSION JUDGMENT

传感器类型不同，测量边界也不同

这些示例采用不同分类轴；选择还要看参量、物理机制和部署环境

温度（被测参量）

接触或非接触测量热状态

气体（被测参量）

气敏传感器检测气体成分或浓度

超声（工作机制）

利用发射与回波进行测距或探测

图像（输出形态）

把光学场景转换为图像等高维数据

光纤（光学机制）

利用外界扰动引起的光信号变化进行测量

Case

教材典型示例，不构成完整目录；分类轴可交叉，选择还要看参量、机制、环境与维护

12/24

SENSOR TYPES

从被测量和场景反推传感器方案

同一目标可能需要多种传感器互相印证

任务	可能的感知方式	关键约束
夜间围界入侵	振动、红外、视频等融合	误报、漏报和全天候运行
管道温度监测	接触式温度测量	安装、量程和耐受
气体泄漏识别	气敏传感器与环境参数	选择性、校准和安全
车辆距离测量	超声或图像等	反射、遮挡和实时性
桥梁形变监测	光纤、应变或位移传感器	长期稳定和结构耦合

Takeaway

传感器选择由被测量、环境和后续决策共同决定

13/24

SENSOR SELECTION

练习：哪种方案更接近需求？

Exercise

需求	请填写更接近的选择	请写判断依据
监测温室温度趋势	填写感知方案	填写判断依据
发现气体浓度越界	填写感知方案	填写判断依据
识别围栏攀爬行为	填写感知方案	填写判断依据
观察桥梁细微形变	填写感知方案	填写判断依据

Takeaway

好的感知方案要说明为什么这个信号能支持目标判断

14/24

SENSOR JUDGMENT

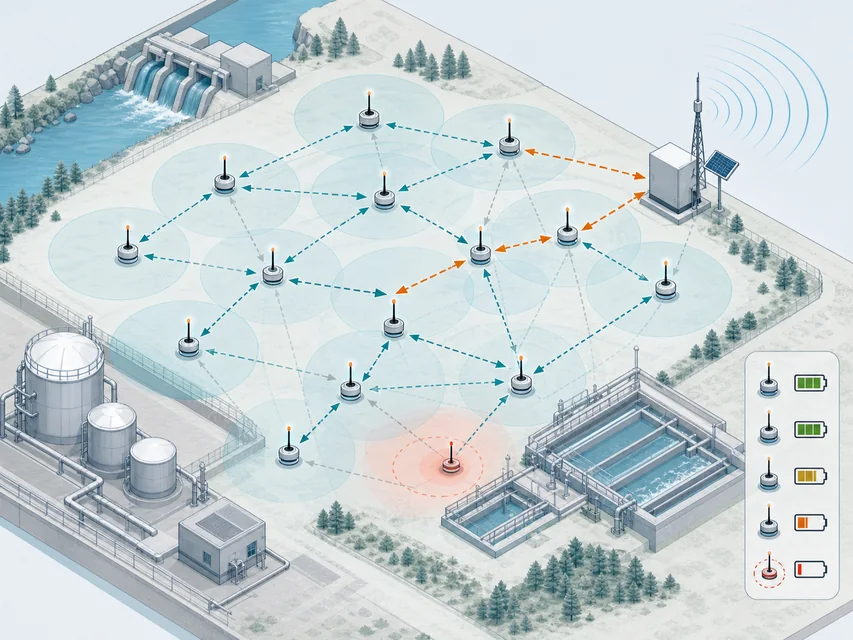

无线传感器网络 WSN：覆盖、多跳与汇聚

节点通过多跳协作把数据送到汇聚节点

示意路径：节点 → 邻居／多跳 → 汇聚节点 → 更大网络

Case

覆盖圈=感知范围，不是通信范围；箭头=示例链路；汇聚节点=上行出口；电量=能量约束

15/24

WSN TOPOLOGY

受限节点的四项模块职责

感知、处理、通信和能量共同决定 WSN 能否持续工作

感知模块

测量环境或对象状态

处理模块

过滤、融合和路由判断

通信模块

与邻居或汇聚节点交换数据

能量模块

电池、供电或能量采集

Case

模块组合要在覆盖、时延、可靠性和寿命之间权衡

16/24

NODE MODULES

覆盖、路由和寿命决定网络能否持续感知

部署更多节点不一定解决所有问题

覆盖

点覆盖监测目标，栅栏覆盖检测穿越，面覆盖（区域覆盖）观察整个区域

覆盖空洞会让系统看不见关键位置

寿命

休眠、低功耗通信和本地融合通常可减少能量消耗；多跳要结合链路条件判断

节点失效会改变路由和覆盖范围

Takeaway

WSN 设计要同时验证覆盖、连通和寿命

17/24

COVERAGE AND LIFE

练习：故障优先检查什么？

Exercise

现象	请写优先检查对象	请写需要的证据
区域出现感知空洞	填写优先检查对象	填写需要的证据
节点数据到达很慢	填写优先检查对象	填写需要的证据
电池很快耗尽	填写优先检查对象	填写需要的证据
汇聚节点无数据	填写优先检查对象	填写需要的证据

Takeaway

用覆盖、路由、能量和汇聚证据定位网络问题

18/24

WSN JUDGMENT

案例比较：精度、能耗、维护与安全

不同环境会改变“好方案”的定义

场景	主要感知挑战	工程权衡
围界监测	全天候、低漏报率与低误报率	多传感器、融合、维护和响应
生态监测	不干扰环境、长期无人值守	加固、能源、覆盖和低维护
矿井安全	恶劣环境和高风险	防爆、混合组网、可靠告警
农业与用电	空间差异和长期趋势	低功耗、成本、反馈与解释

Takeaway

感知系统的最终证据是决策或服务是否可靠，而不是数据图表是否漂亮

19/24

CASE ENGINEERING

用一张清单检查一个感知方案

从被测量追到反馈结果，检查每一段证据

Case

TEXT

01
02
03
04
05被测对象与参量
→ 传感器与安装
→ 节点、网络与能量
→ 数据融合与判断
→ 告警、控制或服务反馈

01

对象

明确参量、事件、空间和时间范围

02

设备

选择机制、量程、能量和保护方式

03

网络

安排覆盖、路由、汇聚和数据策略

04

验收

检查误报、漏报、延迟、寿命和反馈

Takeaway

完整方案要能测到、传回来、解释清楚、维护得住并支持行动

20/24

DESIGN CHECKLIST

练习：还缺什么证据？

Exercise

已知描述	请标出已有证据	请写仍需补充的证据
传感器精度很高	填写已有证据	填写补充证据
节点可以无线通信	填写已有证据	填写补充证据
平台能识别异常	填写已有证据	填写补充证据
数据持续上传	填写已有证据	填写补充证据

Takeaway

单项指标不能代替系统证据

21/24

CASE JUDGMENT

本节回顾

分析感知系统时，按感知流程、信号链、节点网络和工程权衡逐项判断

01感与知：测量信号与信息理解构成连续流程
02传感器：敏感、转换、调理和数字化把参量变成可处理信号
03融合趋势：互连、智能传感、数据融合和绿色设计扩展能力
04类型选择：参量、机制、环境和后续任务共同决定传感器方案
05WSN：节点、多跳、汇聚、覆盖和能量形成系统约束
06工程验收：精度、误报、延迟、寿命、维护和反馈必须同时检查

22/24

SECTION REVIEW

本节思维导图

23/24

MIND MAP

本节问题

01“感”与“知”在感知流程中分别完成什么？
02物理量如何经过传感器和 ADC 变成可处理信号？
03模拟信号数字化和 ADC 为什么重要？
04传感器节点、汇聚节点和多跳网络如何协同？
05数据融合、能耗、覆盖和维护如何权衡？
06如何用案例证据判断一个感知系统是否可靠并支持行动？
