DBPA · 9.2

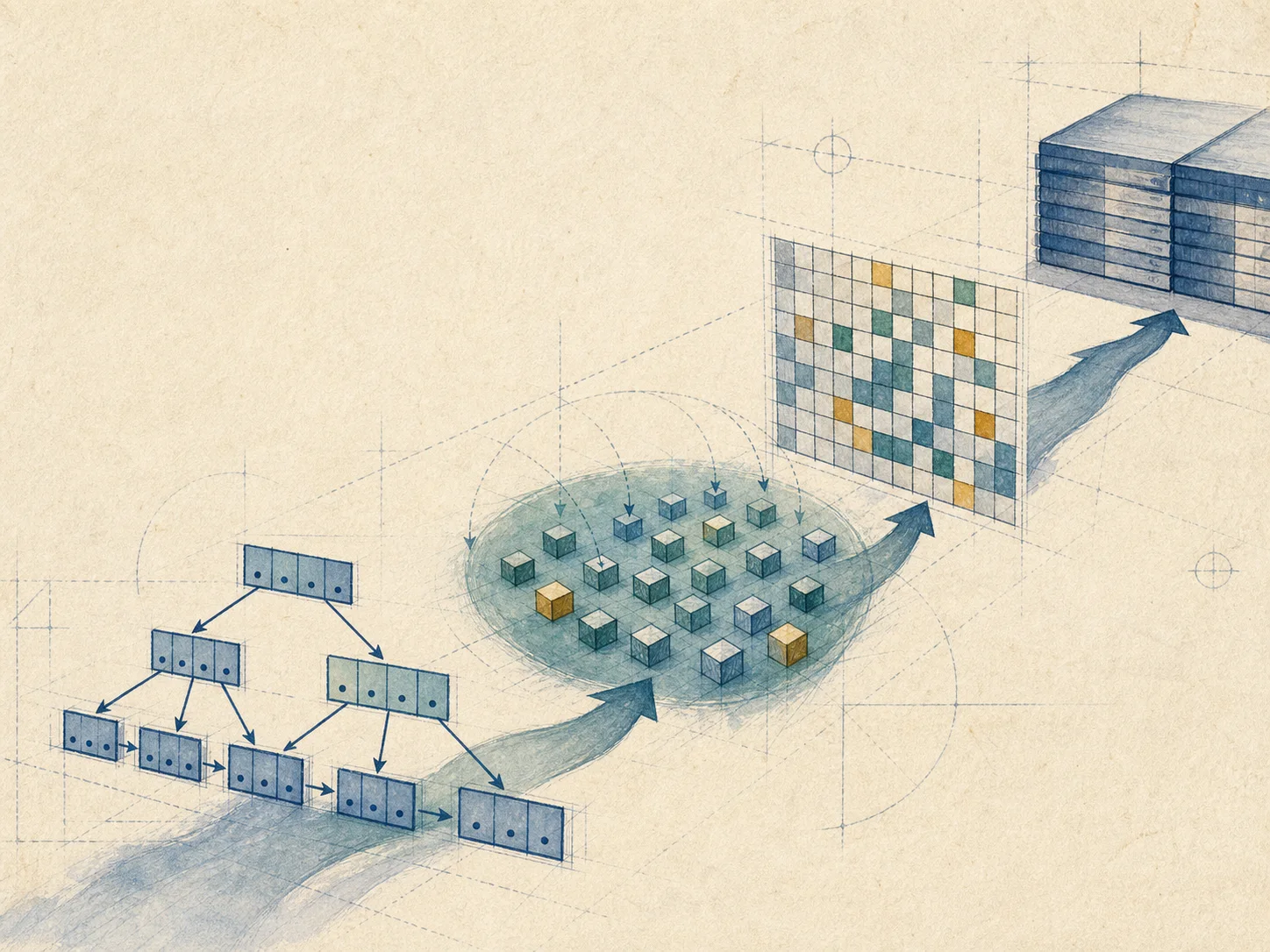

B+ 树、哈希与位图索引

让查询类型决定访问结构

VER. 2608.2 Built with impress.js

学习目标

B+ 树、哈希和位图索引的查询路径与维护代价各不相同

01说明 9.1 多级索引在规模和维护上的瓶颈
02画出 B+ 树的点查找、范围查找和叶链路径
03解释 B+ 树插入分裂、删除合并和索引键修改
04用桶、溢出链和增长策略解释哈希查找与维护
05用位与、位或和计数完成低基数条件组合
06根据选择性、规模、更新频率和空间代价选择结构

2/16

LEARNING OBJECTIVES

按查询类型选择索引结构

大规模下仍需判断定位、维护成本，以及何时扫描更便宜

查询类型	候选结构	还要检查的条件
随机等值	B+ 树或哈希	选择性、规模、分布与溢出
范围与排序	B+ 树	叶链有序，但大范围可能接近扫描
低基数筛选	位图	基数、读写比例与是否要回表
高频写入	少量必要索引	维护成本可能超过查询收益

Takeaway

候选结构不一定更快；索引扫描是否合适还取决于查询处理、优化器和顺序扫描成本

3/16

INDEX CHOICE

B+ 树用平衡多级结构处理大规模索引

B+ 树把多级索引块组成平衡树，根到叶的路径长度相同

根结点

根结点根据键值范围选择子树

中间结点

保存分隔键和子指针，按区间继续向下

叶结点

保存索引项和记录指针，并连接兄弟叶

Takeaway

B+ 树的叶链提供有序入口；叶项指向基本表记录，不等于把完整数据记录放进索引结点

4/16

B+ TREE STRUCTURE

B+ 树点查找要逐层比较键值

例如查找 Sno = 20180011，找到叶项后再沿记录指针读取 Student 元组

根：20180011 > 20180008→中间：20180010 < 20180011 < 20180012→叶命中→记录指针

Takeaway

叶结点没有匹配项时，说明该键不存在；所有叶子同层让不同键值的路径大致平衡

5/16

B+ TREE SEARCH

叶结点链让 B+ 树适合范围查询

先找入口，再顺序扫描后续叶结点；范围很大时可能接近顺序扫描

01入口：定位 Sno BETWEEN 20180011 AND 20180016 的起点
02扫描：读取当前叶结点的后续键值
03连接：沿兄弟叶指针继续移动
04结束：读到大于 20180016 的键时停止

Takeaway

开放范围只在到达文件末尾或查询边界时停止；结果覆盖大多数记录时仍要比较顺序扫描成本

6/16

RANGE SEARCH

B+ 树更新通过分裂和合并保持平衡

维护可沿父子路径向上扩散；改索引键通常是先删旧项再插新项

更新情况	结构动作	可能结果
叶结点有空间	直接插入	树高不变
叶结点溢出	分裂并上推分隔键	树高可能增加
删除后仍满足下限	直接删除	树高不变
删除后低于下限	与兄弟合并并向上调整	树高可能降低

插入 20180016→叶溢出并分裂→分隔键上推删除 20180005→低于下限→与兄弟合并→父结点调整

Takeaway

根结点是最低装载约束的例外；修改非索引属性不改变该索引键，修改索引属性则需同步维护

7/16

B+ TREE MAINTENANCE

哈希索引把属性值直接映射到桶

哈希索引的桶保存索引属性值与记录指针；哈希存储的桶直接保存数据记录

属性值→哈希函数→桶号→索引项→记录

Takeaway

哈希索引服务于等值定位，不提供键值顺序；它与哈希存储的桶内容不同

8/16

HASH STRUCTURE

哈希查找先检查目标桶，再检查溢出链

均匀分布且溢出不严重时路径较短，但失败查找也要检查完整溢出链

哈希函数

尽量把索引项均匀分散到各桶

桶搜索

按桶号查找，命中则沿记录指针定位

溢出链

桶满后沿附加桶继续搜索，查不到才判定不存在

Takeaway

因为失败查找仍要检查完整溢出链；范围条件不能利用哈希桶的键值顺序，插入和删除也要维护桶及记录指针

9/16

HASH SEARCH

静态哈希通过重组或动态哈希应对增长

桶数量和索引空间需要随工作负载变化

结构或策略	桶／索引如何变化	主要问题
静态哈希索引	桶数预先固定	增长后溢出链变长
周期重组（增长策略）	定期增加桶并重组索引	重组耗时且可能影响查询
动态哈希索引	随数据逐步扩展桶或目录	管理逻辑更复杂

Takeaway

周期重组是静态哈希的应对策略，不是第三种结构；动态哈希可减轻严重溢出但不保证没有溢出，可扩展哈希和线性哈希只作实现方向提示

10/16

STATIC AND DYNAMIC HASH

位图索引把低基数属性变成位向量

每个可能值对应一条向量，每个位置对应一条记录

属性取值→对应位向量→记录位置上的 1

Takeaway

低基数属性对应的向量数量少，因此适合用位图表示；每条向量长度仍由记录数决定

11/16

BITMAP INDEX

位与和位或可以组合筛选条件

位图还能直接支持低基数分组统计

查询	位操作	结果
`Ssex = 男 AND Smajor = 计算机`	位与	同时满足的记录位置
`Smajor IN ('计算机','管理')`	位或	任一取值的记录位置
按性别统计人数	统计 1 的数量	分组计数
返回完整 Student 行	位图得到位置后回查基本表	位图不等于完整记录

12/16

BIT OPERATIONS

位图索引要同时考虑低基数和读多写少

空间代价随基数增长，频繁写入也会增加维护成本；优化器仍需结合成本选择路径

低基数

低基数属性的向量数量少，组合和统计较直接

高基数

高基数属性的向量数量多，标准位图可能膨胀

编码位图

编码位图减少向量数量，但查询时可能检查全部编码向量

Takeaway

不一定。位图更适合读多写少；更新频繁时要评估位图维护和并发代价

13/16

BITMAP TRADEOFF

用查询类型选择索引结构

不同索引结构的差异体现在定位路径和维护代价上

B+ 树

B+ 树支持平衡随机查找、叶链范围扫描和分裂合并维护

哈希

哈希索引支持等值定位，并需要处理溢出链和增长策略

位图

位图索引适合低基数筛选和位与／位或组合，但要权衡读写代价

Takeaway

选择索引要结合查询类型、选择性、数据规模、更新频率和空间代价，并比较索引扫描与顺序扫描的成本

14/16

RECAP

本节知识地图

15/16

KNOWLEDGE MAP

本节问题

01为何大规模多级索引需要 B+ 树？Sno 等值查找如何走根—中间—叶，范围查询如何沿叶链停止？
02插入 20180016、删除 20180005 或修改索引键时，B+ 树怎样分裂、合并与维护？
03如何区分哈希存储与哈希索引？桶命中、溢出链命中和查找失败分别怎样处理？
04Ssex=男 AND Smajor=计算机 与 Smajor IN (...) 各使用什么位操作？何时需要回表？
05根据选择性、范围／等值、读写比和空间，如何在 B+ 树、哈希、位图和扫描中选择？

16/16

CHECK YOUR UNDERSTANDING
