DBPA · 1.2

数据模型

把真实活动转为数据

VER. 2608 Built with impress.js

学习目标

面对业务需求，理解对象和联系，决定数据如何保存与查询

01画出现实世界、概念模型和数据模型之间的两次抽象，并说明需要保留什么
02根据业务场景识别实体、属性、码、实体型、实体集和联系
03读懂并初步绘制简单 E-R 图
04用数据结构、数据操纵和完整性约束比较数据模型
05比较层次模型、网状模型和关系模型的主要差异
06根据字段是否常变、最常见查询、事务和路径需求判断哪类数据模型更适用

2/32

LEARNING OBJECTIVES

模型基于用途保留重要特征

同一对象用于不同目的时，往往需要保留不同特征

保留

导航地图保留道路走向、交叉关系和地标位置，帮助人们规划路线

省略

在只用于规划路线的地图中，建筑材料、窗户数量和行人衣着等信息可以省略

3/32

MODEL AND ABSTRACTION

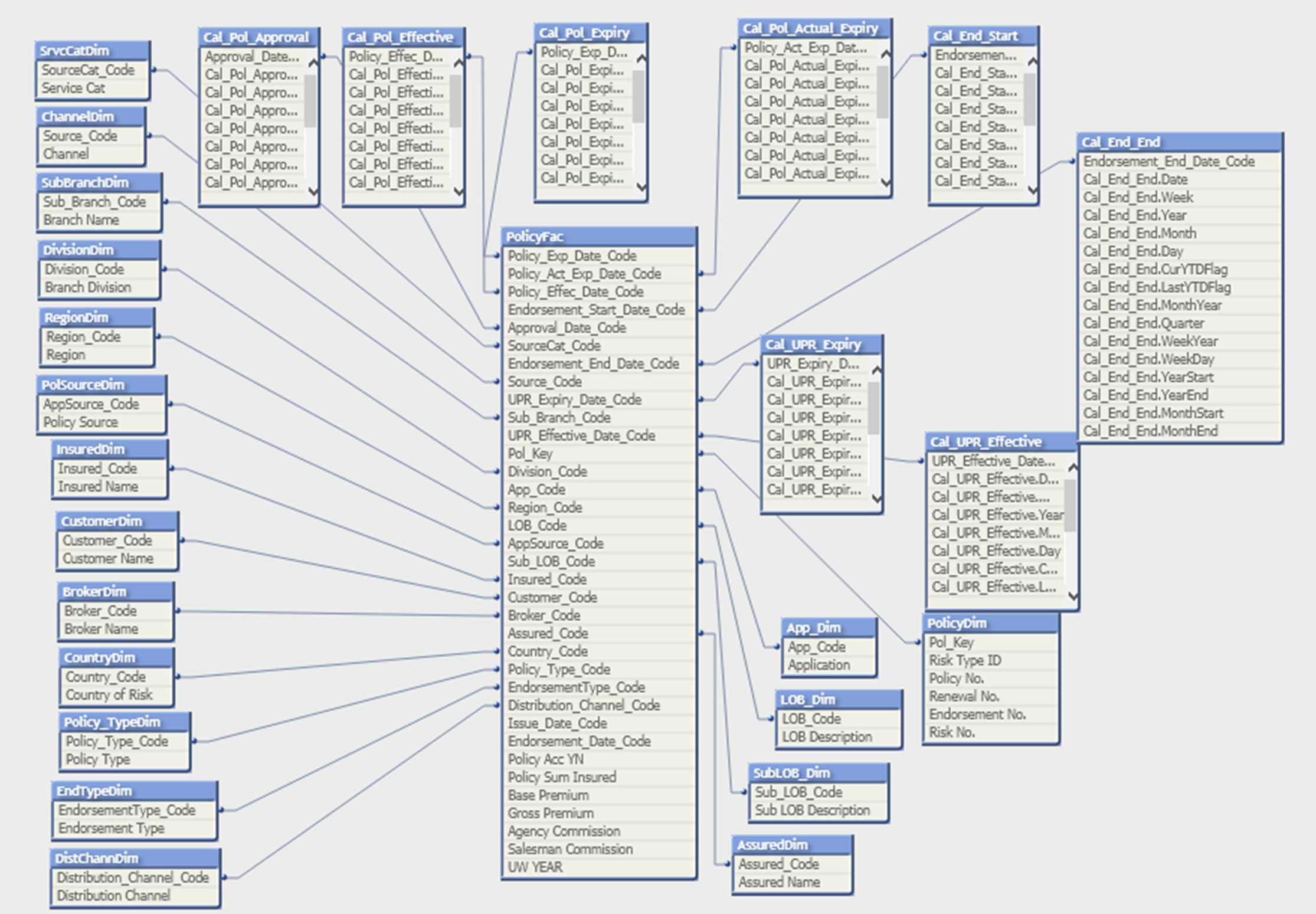

数据模型：记录什么、如何组织和操作

先找出需要管理的对象，再把它们写成 DBMS 能保存和查询的结构

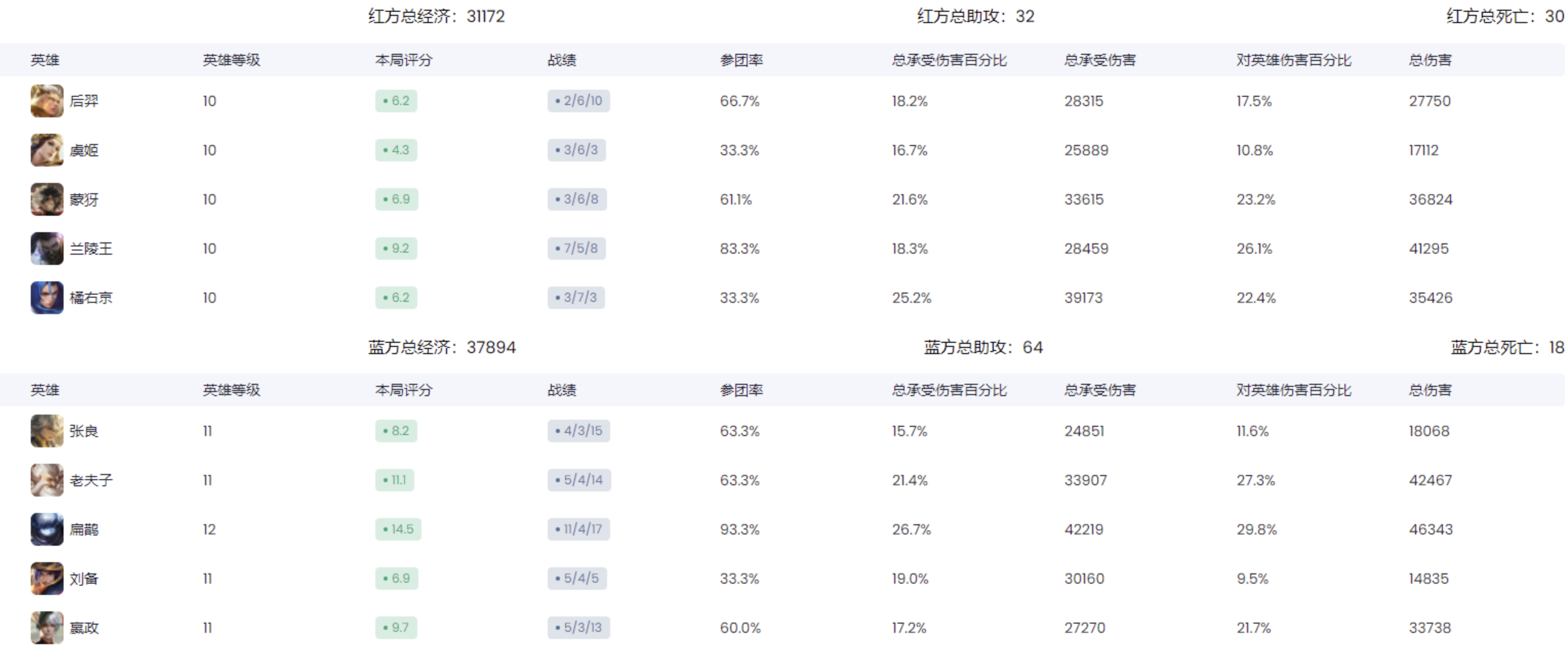

数据模型的任务	回答的问题	游戏对局中的例子
描述数据	需要记录什么特征	玩家、英雄、对局、时间和战绩
组织数据	数据怎样关联	玩家参加对局，并在对局中使用英雄
操作数据	能够执行什么操作	查询玩家战绩或更新对局结果

Takeaway

数据模型描述经过抽象的数据，并规定可以如何操作数据

4/32

DATA MODEL

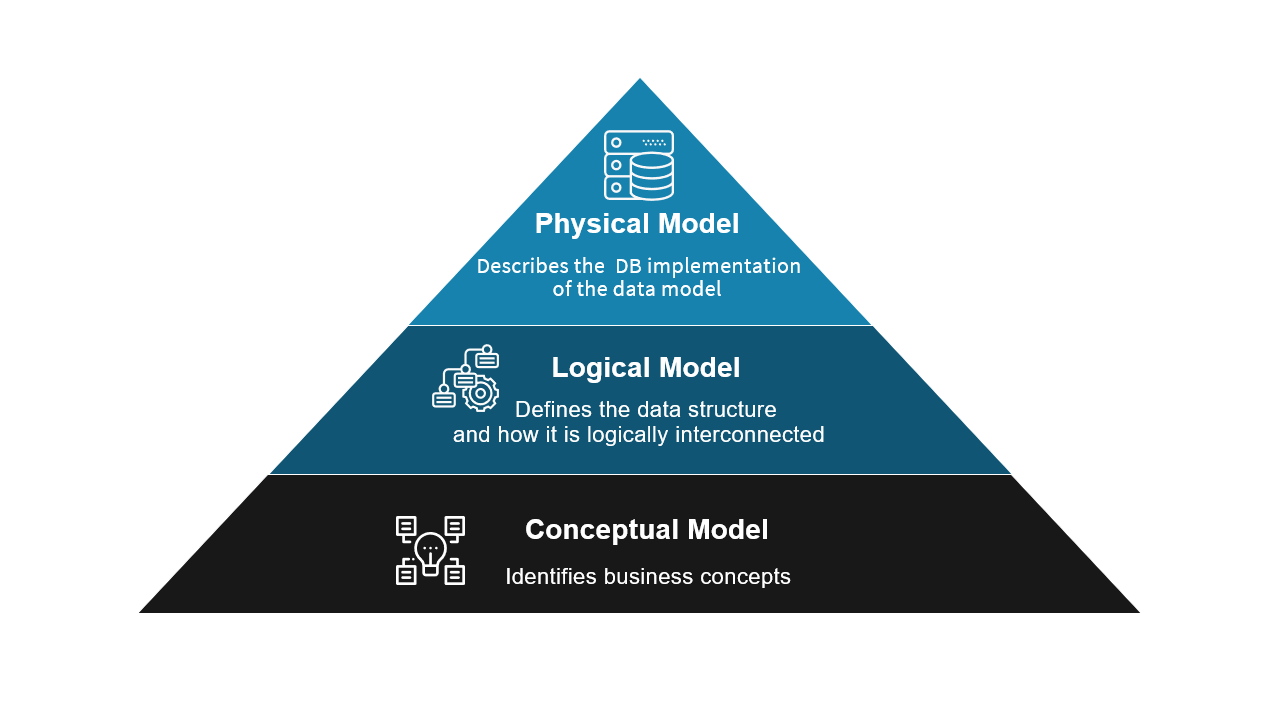

数据建模通常经过两次抽象

由业务人员确认对象和联系，再由 DBA 转成 DBMS 能保存的数据结构

现实世界 —第一次抽象→概念模型 —第二次抽象→数据模型

抽象阶段	本阶段要决定什么	学生选课中的结果
概念模型	业务对象与联系	学生、课程、选课联系及其成绩
数据模型	DBMS 支持的数据结构	`Student`、`Course` 和 `SC` 三个关系

Takeaway

概念模型表达业务语义，数据模型规定数据的组织和操作方式

5/32

TWO ABSTRACTIONS

概念模型用于沟通业务语义

概念模型明确需要管理的对象、属性和联系

表达业务含义

表达业务中的对象、属性和联系

例如：订单明细记录商品、数量和成交价

简单清晰

用户和设计人员都能阅读并讨论

例如：业务人员能理解“玩家参加对局”

独立于具体实现

概念模型不依赖具体的数据库管理系统

例如：概念模型不决定数据库选型

Case

对于学生和课程管理，应该如何描述业务语义？

6/32

CONCEPTUAL MODEL

概念模型的基本概念

要管理的对象、属性和联系

实体 Entity

需要单独记录并能相互区别的人、物或事件

属性 Attribute

描述实体的一项信息，例如学生的姓名

码 Key

唯一标识实体的属性集

实体型 Entity Type

用实体名和属性名集合描述一类实体

实体集 Entity Set

属于同一实体型的实体集合

联系 Relationship

实体之间发生的关联，例如学生“选修”课程

Takeaway

对象要有独立身份，且能够单独区分和管理，才适合作为实体

7/32

CORE CONCEPTS

区分实体、实体型和实体集

实体应可区分且可单独管理；实体型描述一类实体；实体集是具体实体的集合

Case

概念	回答的问题	学生业务中的例子
实体	具体是谁	学号为 20260001 的李明
实体型	这一类怎样描述	学生（学号，姓名，专业，年级）
实体集	这一类有哪些成员	学校当前登记的全体学生

Takeaway

“D017 号龙”；“龙（编号、名称、种族）”；“当前游戏中的所有龙”

8/32

ENTITY LEVELS

码 Key 必须能够唯一标识实体

还要考虑取值是否稳定、可用

Case

候选属性	是否唯一	是否稳定	判断
学号	学校要求唯一	在校期间稳定	适合作为码
姓名	可能出现同名	通常稳定	不能保证唯一
手机号	当前可能唯一	可能更换或缺失	不宜作为主要标识

Takeaway

码不能只看当前是否重复，还要考虑规则能否长期保证唯一

9/32

KEY SELECTION

联系基数 \(1:1\)、\(1:n\) 和 \(m:n\)

判断基数要看联系两端的实体之间的关系

One-to-One \(1:1\)

一个学生最多对应一张当前使用的校园卡，一张校园卡最多属于一个学生

One-to-Many \(1:n\)

一个学院可以包含多个专业，一个专业最多属于一个学院

Many-to-Many \(m:n\)

一个学生可以选修多门课程，一门课程也可以由多个学生选修

Takeaway

1:n 联系反向就是 n:1。班级 → 学生是 1:n，学生 → 班级是 n:1

10/32

RELATIONSHIP TYPES

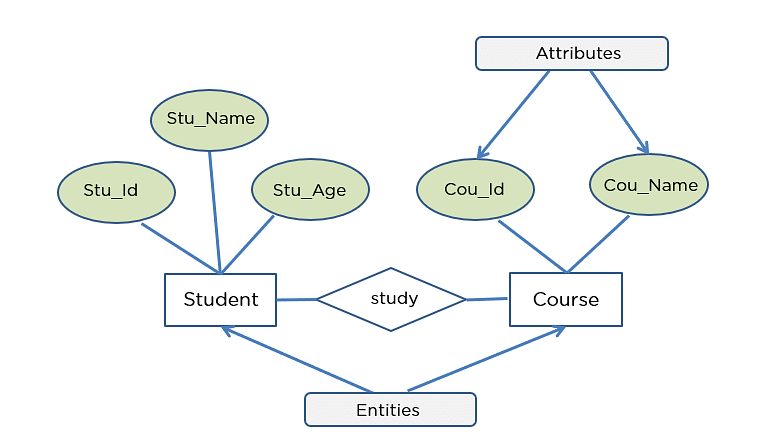

实体-联系图（E-R 图）

阅读 E-R 图时，先识别实体型、属性和联系，再理解图形符号

■学生和课程是两个实体型
■“选修”是学生与课程之间的联系
■学生可选修多门课程，一门课程也可由多名学生选修，二者构成多对多联系

11/32

ER DIAGRAM

E-R 图表示业务语义

矩形、椭圆和菱形分别表示实体型、属性和联系，基数标记表示联系基数

矩形

表示实体型，矩形中写实体型名

椭圆

表示属性，连接到所属实体型或联系

菱形

表示联系，菱形中写联系名

基数标记

标出 \(1:1\)、\(1:n\) 或 \(m:n\) 等联系基数

Takeaway

读 E-R 图时，先找实体型，再看属性，最后沿联系检查联系名称和基数

12/32

ER NOTATION

练习：将业务规则表示为 E-R 图

一次“参赛”联系关联一个玩家、一场对局和一个英雄，并带有战绩属性

Exercise

01

识别实体型

玩家、对局、英雄

02

命名联系

“参赛”

03

标注基数

玩家端、对局端为 \(N\)，英雄端为 \(1\)；每个玩家在一场对局中对应一个英雄

04

添加属性

战绩是“参赛”的属性

13/32

ER EXERCISE

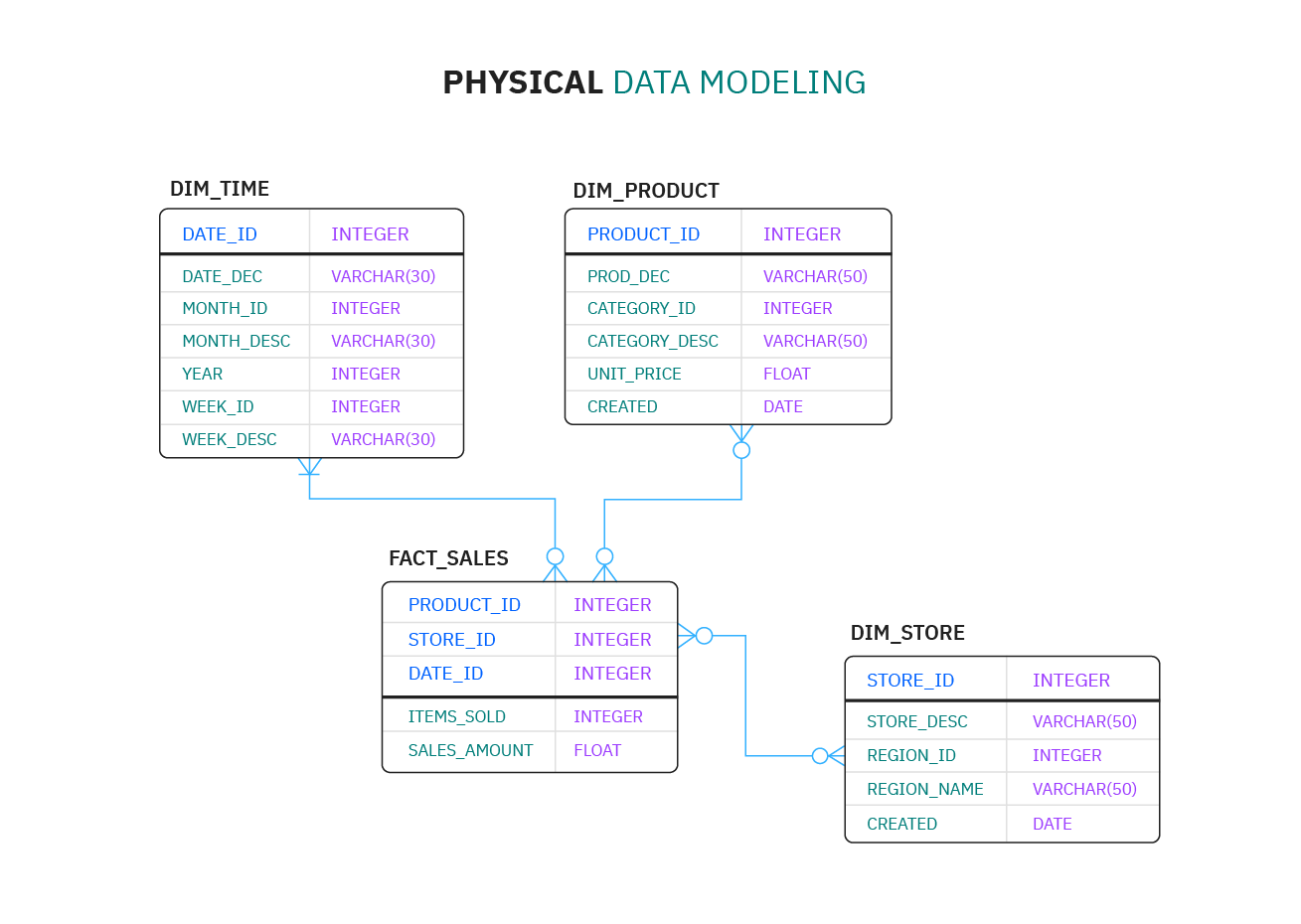

数据模型的三个要素

数据结构说明如何组织，数据操纵说明能做什么，完整性约束限定什么合法

模型要素	回答的问题	订单业务中的例子
数据结构 Data Structure	数据如何组织	用户、订单、商品和订单项怎样关联
数据操纵 Data Manipulation	可以执行哪些操作	创建订单、查询订单、修改订单状态
完整性约束 Integrity Constraint	哪些状态和变化合法	库存不能为负，订单属于某个用户

Takeaway

数据结构、数据操纵和完整性约束共同构成数据模型

14/32

MODEL ELEMENTS

练习：判断描述属于哪个模型要素

判断每条描述属于数据结构、数据操纵还是完整性约束

Exercise

■学生表包含学号、姓名和专业
■一个学生可以选修多门课程
■查询某学生的全部成绩
■把订单状态从待支付修改为已支付
■成绩必须在 0 到 100 之间
■删除用户前必须处理该用户的订单

15/32

ELEMENT EXERCISE

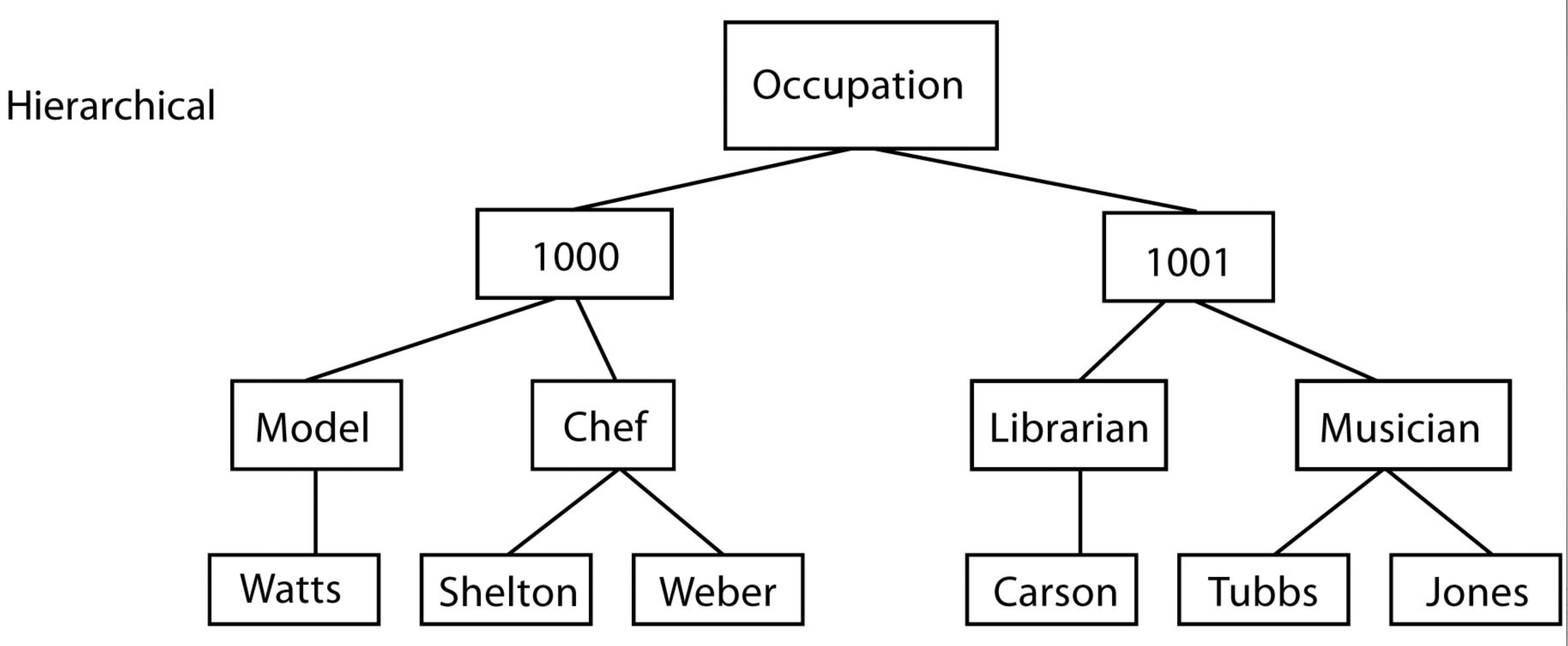

层次模型 Hierarchical Model

每个非根结点只有一个双亲结点，适合表达一对多层级结构

■有且只有一个根结点
■根以外的结点有且只有一个双亲结点
■记录之间的联系形成固定的存取路径

16/32

HIERARCHICAL MODEL

层次模型的操纵限制

子女记录依赖双亲记录；插入、更新、删除和查询通常沿路径进行

插入

没有相应双亲记录时，不能直接插入子女记录

删除

删除双亲记录会同时删除其全部子女记录

查询

访问子女记录通常要沿双亲到子女的路径进行

Takeaway

若学院-专业-学生是固定路径，学生记录就不能脱离专业记录独立存在

17/32

HIERARCHICAL RULES

层次模型适合树形数据

子记录只有一个双亲时，层次模型很好用

优势

结构简单清晰

沿固定路径访问时效率较高

父子层级约束明确

局限

难以自然表达多对多和多双亲联系

应用程序依赖访问路径

18/32

HIERARCHICAL TRADEOFF

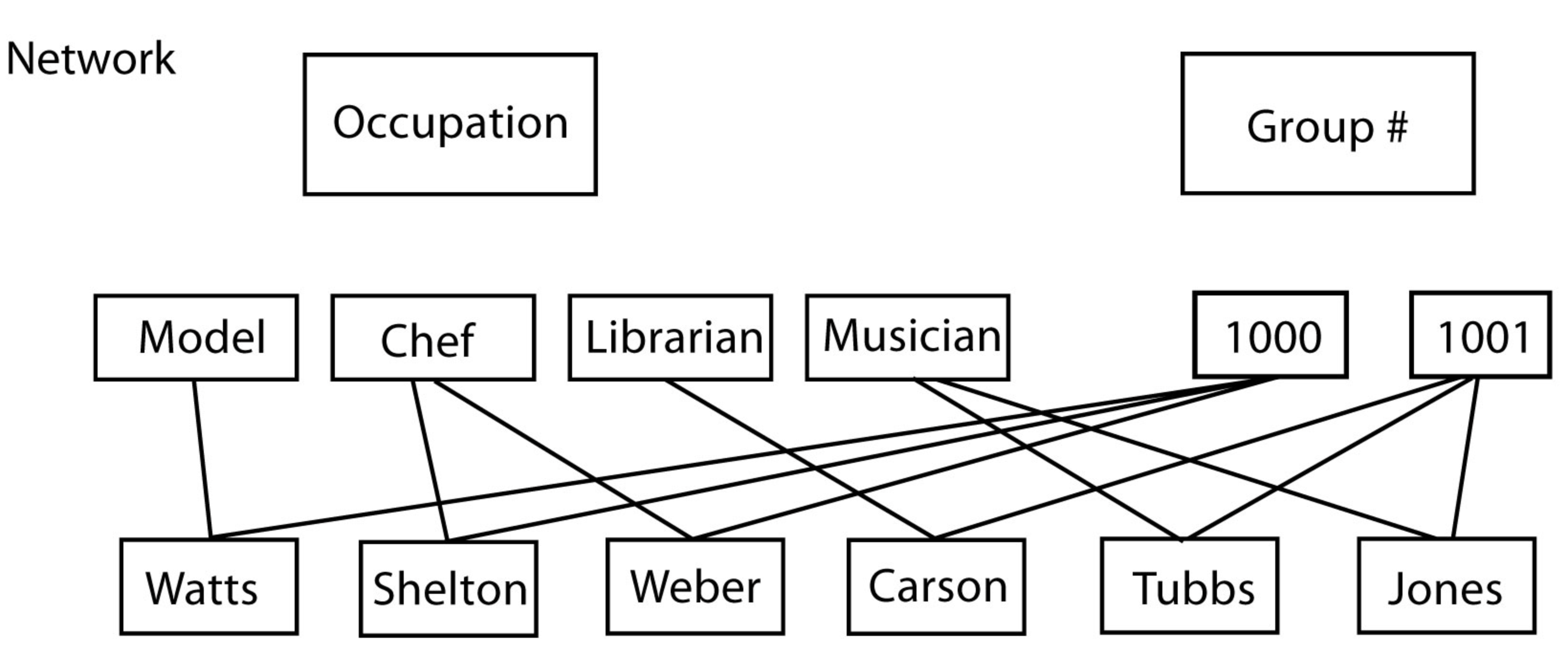

网状模型 Network Model

一条记录可以连接多个双亲结点

■允许多个结点没有双亲
■允许一个结点有多个双亲
■允许两个结点之间存在多种联系

19/32

NETWORK MODEL

需要应用程序选择路径

操作时，程序必须选择起点和联系路径

优势

能够直接表示多个双亲结点和多种联系

沿明确路径存取时效率较高

局限

数据定义语言和数据操纵语言复杂

应用程序需要选择具体路径

20/32

NETWORK TRADEOFF

类比为树和图

两种模型都用记录之间的联系组织数据，但结构不同

比较维度	层次模型	网状模型
结构	树	图
双亲数量	非根结点只有一个双亲	一个结点可以有多个双亲
多对多联系	表达笨拙	表达更直接
使用代价	路径固定	路径选择复杂

Takeaway

重点是分辨某数据是否能够持续保持单双亲结点

21/32

TREE AND NETWORK

关系模型 Relational Model

用统一的关系结构组织数据

1970 年

Edgar F. Codd 提出数据库系统的关系模型

用严格数学概念描述关系

存取路径对用户透明

用户只需要说明要做什么

数据库管理系统决定如何查找

22/32

RELATIONAL MODEL

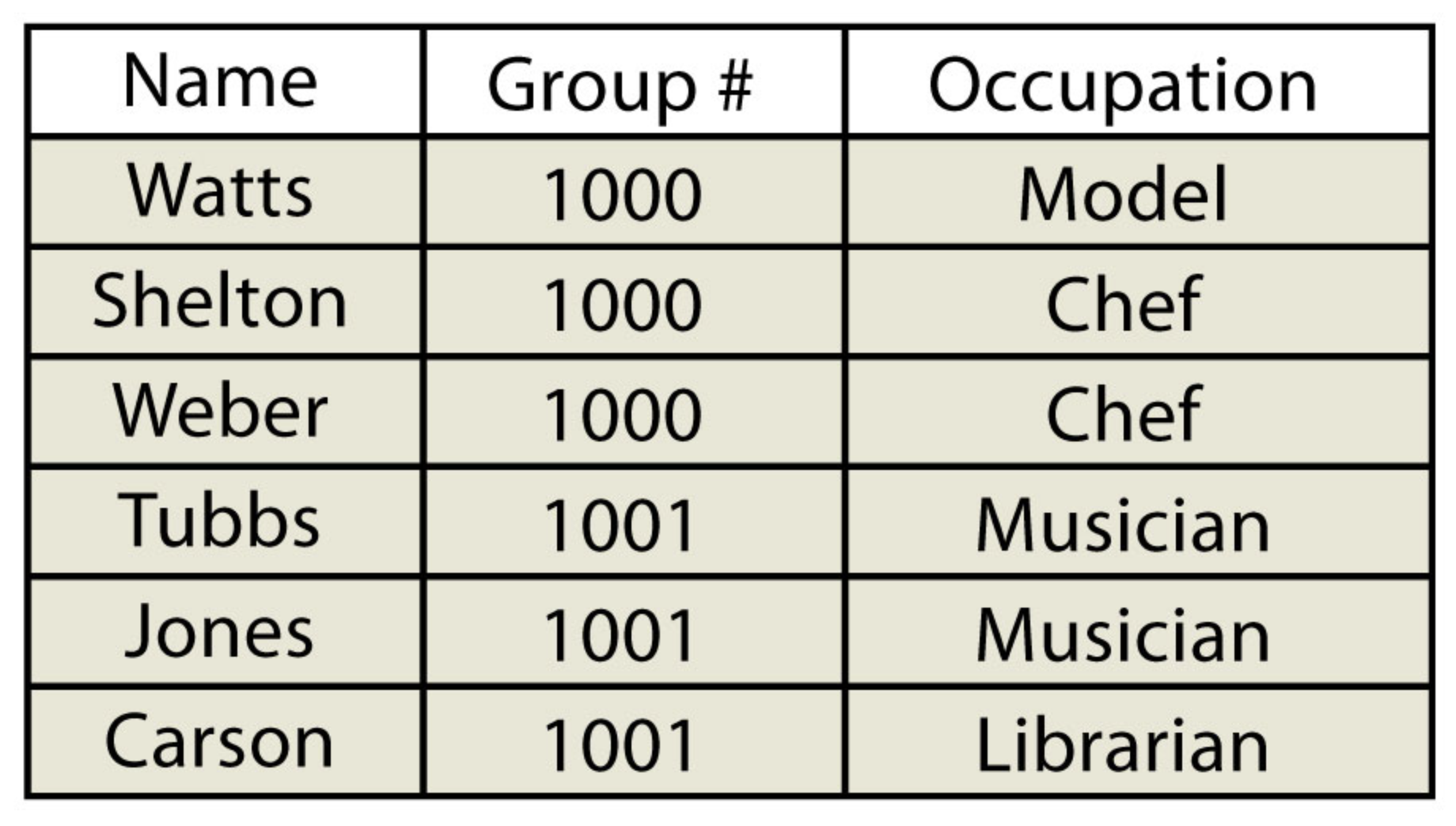

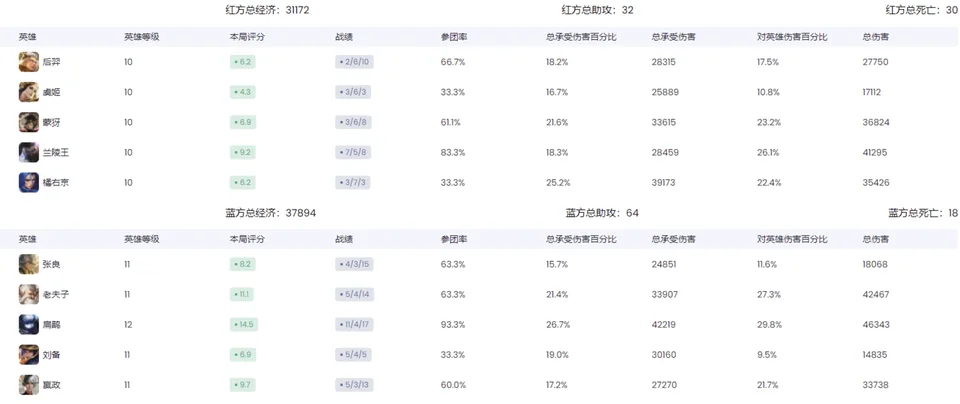

关系通常用规范化二维表表示

关系必须满足规范化要求，例如每个分量都应是不可分的数据项

关系 Relation

具有相同属性结构的一组元组，通常表示为二维表

元组 Tuple

表中的一行

属性 Attribute

表中的一列

分量 Component

元组中的一个属性值

23/32

RELATIONAL TERMS

码、域和关系模式

如何唯一标识元组、属性可以取哪些值、关系的结构是怎样的

术语	作用	`Student` 关系中的例子
码 Key	唯一确定一个元组	`Sno` 学号
域 Domain	限定属性的取值范围	`Smajor` 的取值范围是学生所在学院设置的专业名称集合
关系模式 Relation Schema	描述关系名和属性结构	`Student(Sno, Sname, Smajor)`

Takeaway

“关系模式”描述关系的结构，而“关系”是该结构在某一时刻的元组集合

24/32

RELATION DESCRIPTION

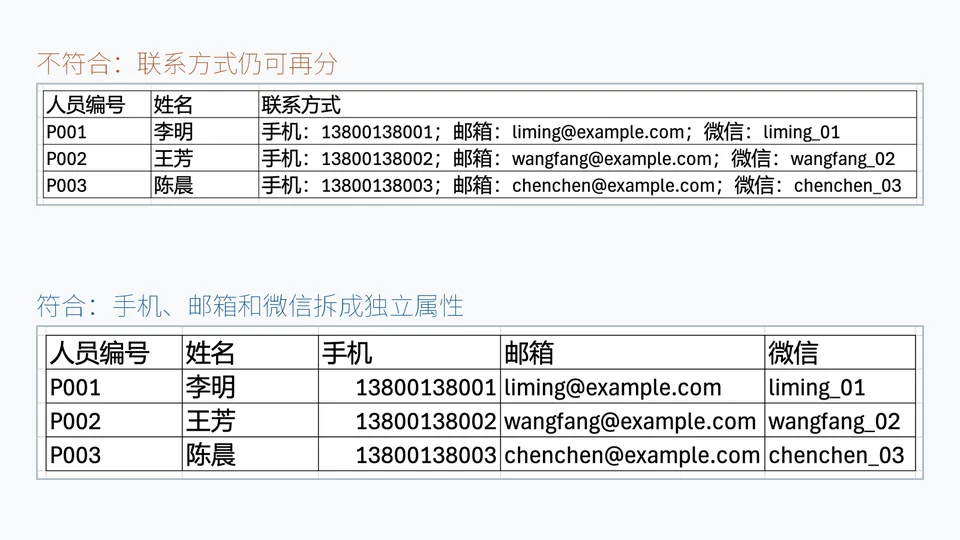

分量需要保持原子性

每个分量只取一个值

Takeaway

原子性是把系统需要单独查询和处理的内容都拆成分量

25/32

NORMALIZATION INTUITION

关系运算以关系为对象

用户说明要求，DBMS 负责实现

操作对象

查询、插入、删除和修改都以关系为对象

操作结果

关系运算的结果依然是关系；插入、删除、修改会改变关系中的元组

存取路径

用户说明做什么，DBMS 决定如何访问关系中的数据

Takeaway

DBMS 会自行选择合适路径

26/32

RELATIONAL OPERATIONS

用户提出查询要求

查询者按表、字段和条件表达需求

理论基础

关系、运算和约束都有定义

数据结构

用统一的关系组织数据；复合信息需要拆分到多个关系

存取路径

用户不可见（对用户透明）

27/32

RELATIONAL TRADEOFF

其他数据模型

根据数据产生方式、关联方式以及最常见的查询方式选择合适模型

键值模型 Key-Value

快速查找缓存、会话和购物车

文档模型 Document

保存字段结构和数量可变的半结构化详情和文档

图模型 Graph

表达社交关系、知识图谱以及路径与关联分析

时序模型 Time-Series

处理按时间持续产生的股票行情和监控数据

时空模型 Spatiotemporal

处理车辆轨迹、位置变化和地图分析

对象关系模型 Object-Relational

在关系模型上扩展复杂数据类型

Takeaway

不同业务需求会影响数据结构、查询方式和适用的数据模型

28/32

EMERGING MODELS

一个业务系统可能需要多种模型

模型选择取决于具体数据和操作需求

Case

电商数据	初步模型选择	主要判断依据
订单与支付	关系模型	结构稳定且事务约束明确
商品详情	文档模型	不同类别的字段差异较大
用户会话	键值模型	需要按键快速读写
物流轨迹	时序或时空模型	位置随时间持续变化
商品关联	图模型	关注多跳关系和路径

Takeaway

选模型时，主要看数据变化和查询方式

29/32

MODEL SELECTION

从数据抽象到模型选择

先画成 E-R 图，再写成具体关系

01

找出对象

从选课需求中找出学生、课程、“选修”和成绩

02

画概念模型

用 E-R 图表示对象与联系，并请业务人员确认

03

落到数据模型

写成 Student、Course 和 SC，并规定操作与完整性约束

04

选择模型

按字段变化、查询路径和事务要求判断关系模型或其他模型是否合适

30/32

SECTION REVIEW

数据建模知识地图

31/32

KNOWLEDGE MAP

本节问题

01数据建模为什么需要经历两次抽象？
02实体、实体型和实体集有什么区别？
03怎样判断一个联系是一对一、一对多还是多对多？
04为什么数据模型必须同时规定数据结构、数据操纵和完整性约束？
05三种数据模型在记录联系、访问路径和程序依赖上有什么差异？
06某系统要保存字段常变的商品详情，建议使用什么模型？为什么？
